Orange Pi 3B (8 GB)
From TechInfoDepot
(Redirected from Orange Pi 3B)
Jump to navigationJump to searchabgn+ac (AC600) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Open-source Single-board Computer | |||||||||||||||||
Homepage | |||||||||||||||||
3rd Party Firmware | |||||||||||||||||
dd-wrt |
Status Unknown | ||||||||||||||||
OpenWrt |
Status Unknown | ||||||||||||||||
Tomato any flavor |
Incompatible | ||||||||||||||||
Platform | |||||||||||||||||
Brand • Model • Rev |
Orange Pi OPI 3B (8 GB) v1.1.1 | ||||||||||||||||
FCC ID |
none specified | ||||||||||||||||
Type |
single-board computer | ||||||||||||||||
CPU1 |
Rockchip RK3566 | ||||||||||||||||
CPU1 Type |
ARM Cortex-A55 | ||||||||||||||||
CPU1 Speed |
1.8 GHz ( 4 cores ) 64-bit | ||||||||||||||||
Flash1 Chip |
XMC XM25QU128C | ||||||||||||||||
Flash1 Size |
16 MiB16,777,216 B <br />131,072 Kib <br />16,384 KiB <br />128 Mib <br />0.0156 GiB <br /> (SPI NOR) | ||||||||||||||||
RAM1 Size |
8 GiB 8,192 MiB <br />8,589,934,592 B <br />67,108,864 Kib <br />8,388,608 KiB <br />65,536 Mib <br /> (LPDDR4 SDRAM) | ||||||||||||||||
RAM1 Chip |
SK hynix H54G68CYRB-316Y | ||||||||||||||||
ETH chip1 |
Rockchip RK3566 | ||||||||||||||||
ETH chip2 |
Motorcomm YT8531C | ||||||||||||||||
Ethernet Port Count |
1-1GbE-LAN | ||||||||||||||||
Wired Standard |
IEEE 802.3i/3u/3ab | ||||||||||||||||
802dot11 OUI: none specified | |||||||||||||||||
Expansion IF types |
Mini PCIe (M.2), USB 2.0, USB 3.0, Micro SD Card slot, HDMI 2.0 | ||||||||||||||||
USB ports |
4 | ||||||||||||||||
SD/MMC Slots |
1 | ||||||||||||||||
M.2 Slots |
1 | ||||||||||||||||
HDMI |
1 | ||||||||||||||||
USB Hub Compatible |
Untested | ||||||||||||||||
Power |
5 VDC, 3 A | ||||||||||||||||
Connector type |
USB (Type-C) Female | ||||||||||||||||
Serial Port (UART) |
yes, 3-pin header, populated, 3.3V TTL, (1500000 8N1) | ||||||||||||||||
Flags: Bluetooth 5.0 (BLE), Micro SD Card slot, HDMI 2.0, RTC, eMMC module socket, Audio in/out (3.5mm), MIPI CSI, MIPI DSI, ADC, SPI, I2C, UART, GPIO, fan header | |||||||||||||||||
Other | |||||||||||||||||
| |||||||||||||||||
Manuf/OEM/ODM | |||||||||||||||||
Retail | |||||||||||||||||
(Est.) release date | August 2023 | ||||||||||||||||
(Est.) initial retail price (in USD): | $51 | ||||||||||||||||
ASIN | B0CDP6R2XR | ||||||||||||||||
Country of manuf | China | ||||||||||||||||
Radio 1 | |||||||||||||||||
Radio1 module | |||||||||||||||||
Radio1 module IF |
SDIO/UART | ||||||||||||||||
Chip1 |
Unisoc UWE5622 | ||||||||||||||||
Wireless interface OUI |
none specified | ||||||||||||||||
Antenna Connector Type |
U.FL | ||||||||||||||||
MIMO status |
1x1:1 | ||||||||||||||||
Wireless Standard |
IEEE 802.11a/b/g/n/ac | ||||||||||||||||
802.11ac |
up to 433 Mbps | ||||||||||||||||
802.11n |
up to 150 Mbps | ||||||||||||||||
802.11g |
up to 54 Mbps | ||||||||||||||||
802.11b |
up to 11 Mbps | ||||||||||||||||
802.11a |
up to 54 Mbps | ||||||||||||||||
WiFi Operating Frequency |
2.4 or 5 GHz | ||||||||||||||||
|
Motorcomm not currently documented.
For a list of all currently documented Rockchip SoC's with specifications, see Rockchip.
Unisoc not currently documented.
For a list of all currently documented Orange Pi device with specifications, see Orange Pi.
Overview

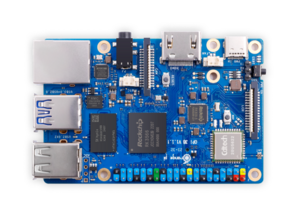

OrangePi logo and "OPi 3B V1.1.1" are on top of board.
See also: List of Single-board computers
Hardware specification
- CPU: Rockchip RK3566 @1.8GHz
- Quad-Core ARM (Cortex-A55)
- GPU: Mali-G52 2EE (OpenGL ES3.2); NPU 0.8Tops @INT8
- VPU (with 4K VP9 and 4K 10-bit H265/H264 decoding)
- Storage: 16MB (SPI NOR) Flash, eMMC module connector,
- TF card (max.128GB)/MMC card slot
- Memory: 8GB (LPDDR4) SDRAM
- Wi-Fi: Unisoc UWE5622 (1T1R)
- 802.11abgn/ac + BT 5.0
- Network: 1x Gigabit Ethernet port
- PCIe: 1x M.2 (PCIe 2.0) for NVMe SSD (2242, Key B)
- USB: 2x USB 2.0, 1x USB 3.0, 1x USB (Type-C) (OTG) ports
- GPIO: 1x 40-pin headers
- Power Source: 5V/3A, USB (Type-C)
Links of Interest
- Orange Pi 3B on OrangePi Wiki
- Orange Pi 3B – A Rockchip RK3566 SBC on CNX-Software
- Orange Pi teases low-cost SBC on LinuxGizmos
- Orange Pi 3B is a single-board computer on Liliputing
