Orange Pi 3 LTS
abgn+ac (AC600) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Open-source Single-board Computer | |||||||||||||||||
![]() | |||||||||||||||||
Homepage | Product page | ||||||||||||||||
WikiDevi.wi-cat.ru | Orange Pi 3 LTS | ||||||||||||||||
3rd Party Firmware | |||||||||||||||||
dd-wrt | Status Unknown | ||||||||||||||||
OpenWrt | Status Unknown | ||||||||||||||||
Tomato any flavor | Incompatible | ||||||||||||||||
Gargoyle | Status Unknown | ||||||||||||||||
Platform | |||||||||||||||||
Brand • Model • Rev | Orange Pi OPI 3 LTS V1.4 | ||||||||||||||||
FCC ID | 2AQ9Y-OPI3LTS | ||||||||||||||||
Type | single-board computer | ||||||||||||||||
CPU1 ![]() | Allwinner H6 | ||||||||||||||||
CPU1 Type | ARMv8-A Cortex-A53 | ||||||||||||||||
CPU1 Speed | 1.8 GHz ( 4 cores ) | ||||||||||||||||
Flash1 Chip | Samsung KLM8G1GETF-B041 | ||||||||||||||||
Flash1 Size | 8 GiB 8,192 MiB <br />8,589,934,592 B <br />67,108,864 Kib <br />8,388,608 KiB <br />65,536 Mib <br /> | ||||||||||||||||
RAM1 Size | 2 GiB 2,048 MiB <br />2,147,483,648 B <br />16,777,216 Kib <br />2,097,152 KiB <br />16,384 Mib <br /> | ||||||||||||||||
RAM1 Chip | SK hynix H9CCNNNBJTAL-ARNVD | ||||||||||||||||
ETH chip1 | Allwinner H6 | ||||||||||||||||
ETH chip2 | Motorcomm YT8531C | ||||||||||||||||
Ethernet Port Count | 1-1GbE-LAN | ||||||||||||||||
Wired Standard | IEEE 802.3i/3u/3ab | ||||||||||||||||
802dot11 OUI: none specified | |||||||||||||||||
Expansion IF types | USB 3.0, USB 2.0, Micro SD Card slot, HDMI 2.0a | ||||||||||||||||
USB ports | 3 | ||||||||||||||||
Compact Flash Slots | 1 | ||||||||||||||||
HDMI | 1 | ||||||||||||||||
USB Hub Compatible | Untested | ||||||||||||||||
Power | 5 VDC, 3 A | ||||||||||||||||
Connector type | USB (Type-C) Female | ||||||||||||||||
Serial Port (UART) | yes, 3-pin header, 3.3V TTL, (115200 8N1) | ||||||||||||||||
Flags: | |||||||||||||||||
Additional chips | |||||||||||||||||
Other | |||||||||||||||||
| |||||||||||||||||
Manuf/OEM/ODM | Shenzhen Xunlong | ||||||||||||||||
3rd Party Firmware Support |
Ubuntu 22.04, Debian , Android 9, Armbian | ||||||||||||||||
Retail | |||||||||||||||||
FCC approval date | 31 October 2022 | ||||||||||||||||
(Est.) release date | December 2021 | ||||||||||||||||
(Est.) initial retail price (in USD): | $35 | ||||||||||||||||
ASIN |
B09TQZH4GJ ![]() | ||||||||||||||||
Country of manuf | China | ||||||||||||||||
Radio 1 | |||||||||||||||||
Radio1 module | CDTech CDW 20U5622 | ||||||||||||||||
Radio1 module IF | SDIO/UART | ||||||||||||||||
Chip1 | Unisoc UWE5622 | ||||||||||||||||
Wireless interface OUI | none specified | ||||||||||||||||
Antenna Connector Type | U.FL | ||||||||||||||||
MIMO status | 1x1:1 | ||||||||||||||||
Wireless Standard | IEEE 802.11a/b/g/n/ac | ||||||||||||||||
802.11ac | up to 433 Mbps | ||||||||||||||||
802.11n | up to 150 Mbps | ||||||||||||||||
802.11g | up to 54 Mbps | ||||||||||||||||
802.11b | up to 11 Mbps | ||||||||||||||||
802.11a | up to 54 Mbps | ||||||||||||||||
WiFi Operating Frequency | 2.4 or 5 GHz | ||||||||||||||||
| |||||||||||||||||
|
For a list of all currently documented Allwinner SoC's with specifications, see Allwinner.
Motorcomm not currently documented.
For a list of all currently documented Unisoc SoC's with specifications, see Unisoc.
For a list of all currently documented Orange Pi devices with specifications, see Orange Pi.
Overview

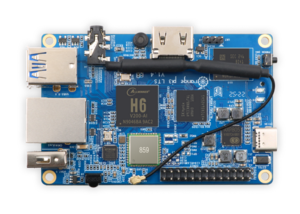

OrangePi logo, "3 LTS" and "V1.4" are on top of board.
Hardware specification
- CPU: Allwinner H6 Quad-core ARM (Cortex-A53)
- GPU: Mali-T720 MP2 @600MHz
- Storage: 8GB (eMMC 5.1) Flash,
- TF card (max.64GB)/MMC card slot
- Memory: 2GB (SDRAM) LPDDR3 (shared w/ GPU)
- Wi-Fi: Unisoc UWE5622 (1T1R)
- 802.11abgn/ac + BT 5.0
- Network: 1x GbE port
- USB: 1x USB 3.0, 2x USB 2.0 ports
- Power: 5V/3A via USB (Type-C)
Links of Interest
- Orange Pi 3 LTS on OrangePi Wiki
- $35 Orange Pi 3 LTS SBC on CNX-Software
- Orange Pi 3 slims down in new LTS version on LinuxGizmos
