Orange Pi CM4 (2G32G)

From TechInfoDepot
Jump to navigationJump to search
multiple revisions of this device, use caution
abgn+ac (AC600)
Orange Pi CM4 (2G32G) Compute Module
Homepage Product page
3rd Party Firmware
dd-wrt Status Unknown
OpenWrt Status Unknown
Tomato any flavor Incompatible
Platform
BrandModelRev Orange Pi OPI CM4 (2G32G) V1.3.1
FCC ID none specified
Type SoM
CPU1 ☒N Rockchip RK3566
CPU1 Type ARM Cortex-A55
CPU1 Speed 1.8 GHz ( 4 cores ) 64-bit
Flash1 Chip SanDisk SDINBDV4-32G
Flash1 Size 32 GiB 32,768 MiB <br />34,359,738,368 B <br />268,435,456 Kib <br />33,554,432 KiB <br />262,144 Mib <br />
RAM1 Size 2 GiB 2,048 MiB <br />2,147,483,648 B <br />16,777,216 Kib <br />2,097,152 KiB <br />16,384 Mib <br />
RAM1 Chip Samsung K4U6E3S-4ABMGCL
ETH chip1 Rockchip RK3566
ETH chip2 Motorcomm YT8531C
Ethernet Port Count 1-1GbE-LAN
Wired Standard IEEE 802.3i/3u/3ab

802dot11 OUI: none specified

Expansion IF types none specified
Power 5 VDC, ? A
Flags:
Bluetooth 5.0

Additional chips
Power Management IC;Rockchip;RK809-5;;1;

Other
Manuf/OEM/ODM Shenzhen Xunlong
Retail
(Est.) release date August 2023
(Est.) initial retail price (in USD): $29
ASIN B0CGRMXLMV Flag of the United States.svg
Country of manuf China
Radio 1
Radio1 module SparkLAN AP6256
Radio1 module IF SDIO 3.0
Chip1 Broadcom BCM43456
Wireless interface OUI none specified
Antenna Connector Type MHF4
MIMO status 1x1:1
Wireless Standard IEEE 802.11a/b/g/n/ac
802.11ac up to 433 Mbps
802.11n up to 150 Mbps
802.11g up to 54 Mbps
802.11b up to 11 Mbps
802.11a up to 54 Mbps
WiFi Operating Frequency 2.4 or 5 GHz
 CPU1 brandRadio1 chip1 brandRadio1 chip2 brand
Orange Pi CM4 (2G32G)RockchipBroadcom
Orange Pi CM4 (8G64G)RockchipBroadcom
Orange Pi CM4 Base Board (8G64G)RockchipBroadcom

For a list of all currently documented Broadcom chipsets with specifications, see Broadcom.
Motorcomm not currently documented.
For a list of all currently documented Rockchip SoC's with specifications, see Rockchip.

For a list of all currently documented Orange Pi devices with specifications, see Orange Pi.

433 Mbps - 1SS 5GHz 802.11ac (80MHz chan.),
150 Mbps - 1SS 2.4GHz 802.11n (40MHz chan.) = AC600 class

Overview

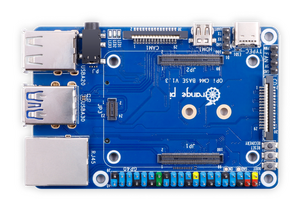

OrangePi logo and "OPi CM4 V1.3.1" are on top of board.

Hardware specification

SoC: Quad-Core ARM (Cortex-A55); NPU: 0.8 TOPS
  • GPU: Mali-G52 (OpenGL ES3.2, OpenCL 2.0)
VPU (w/ 4K VP9 and 4K 10-bit H265/H264 decoding)
  • Storage: 32GB (eMMC) Flash
  • Memory: 2GB (LPDDR4) SDRAM
  • Wi-Fi: Broadcom BCM43456
802.11bgn+ac (1T1R), BT 5.0
  • Network: 1x GbE port via connectors
  • Power Source: 5V via connectors
