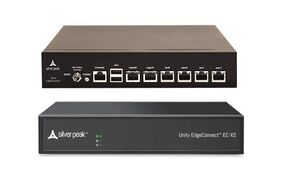

Silver Peak Unity EdgeConnect EC-XS

From TechInfoDepot
Jump to navigationJump to search
SD-WAN Branch Gateway
3rd Party Firmware
dd-wrt Status Unknown
OpenWrt Status Unknown
Tomato any flavor Incompatible
Platform
BrandModelRev Silver Peak Unity EdgeConnect EC-XS
Type SD-WAN Router
CPU1 ☒N Intel Atom C2358
CPU1 Speed 1.7 GHz ( 2 cores )
Flash1 Chip Wintec Model?
Flash1 Size 2 GiB 2,048 MiB <br />2,147,483,648 B <br />16,777,216 Kib <br />2,097,152 KiB <br />16,384 Mib <br /> (CF card)
Flash2 Chip Winbond W25Q64JVSIQ
Flash2 Size 8 MiB8,388,608 B <br />65,536 Kib <br />8,192 KiB <br />64 Mib <br />0.00781 GiB <br /> (CMOS Serial)
RAM1 Size 8 GiB 8,192 MiB <br />8,589,934,592 B <br />67,108,864 Kib <br />8,388,608 KiB <br />65,536 Mib <br /> (DDR3 SO-DIMM)
RAM1 Chip Wintec WD3SE808G16NSE-SPK
ETH chip1 Intel Atom C2358
ETH chip2 Marvell 88E1543
ETH chip3 Intel WGI211AT
ETH chip4 Intel WGI211AT
Ethernet Port Count 1-1GbE-WAN5-1GbE-LAN
Wired Standard IEEE 802.3i/3u/3ab

Ethernet OUI: 00:1B:BC

Stock bootloader Grub 0.97
Stock FW OS Linux 2.6.38.6-rc1
Expansion IF types USB 2.0, SATA 3.0
USB ports 2
SATA Ports 1
USB Hub Compatible Untested
Power 12 VDC, 3 A
Connector type barrel
5.5 mm (OD)
2.5 mm (ID)
9.5 mm (LEN)
Serial Port (UART) yes, console port, RJ45, (115200 8N1)
Flags:
RTC w/ battery, buzzer, power switch, metal case, heatsink, fan

Additional chips
LPC I/O Controller;Winbond;W83627DHG;;1;
RS-232 Transceiver;Analog Devices;ADM213;;1;
256K SPI Serial EEPROM;Atmel;AT25256B;;1;
2Kbit I2C 2-wire Serial EEPROM;Atmel;AT24C02D;;1;
ATA to Serial ATA Bi-direction Bridge;Sunplus Tech;SPIF223A;;1;
3+1 Voltage Regulator for IMVP-7/VR12 CPUs;Intersil;ISL95831;;1;
3V 16Mbit Serial Flash Memory w/ SPI;Winbond;W25Q16DVSFIG;;2;
Clock Generator for Intel microServers;Renesas;9VRS4420D;;1;
Four Output Differential Buffer for PCIe;Renesas;ICS9DB403D;;1;
1A Low Dropout Positive Voltage Regulator;ANPEC;APL1117;;1;
Asymmetric Dual N-Channel MOSFET;Fairchild;FDMS3669S;;3 ;
Single-Phase D-CAP Synchronous Buck Controller;TI;TPS51518;;1;
Dual Synchronous Step-Down Controller;TI;TPS51225;;1;
Synchronous Buck NexFET Power Block;TI;CSD87350Q5D;;1;
Single-Synchronous Step-Down Controller;TI;TPS51219;;1;
30V Dual N-Channel MOSFET;Fairchild;FDMS7620S;;2;
30V, 14.5A P-Channel MOSFET;Fairchild;FDS6673BZ;;2;
30V, 14A N-Channel MOSFET;Fairchild;FDMS7694;;2;
Hex Schmitt-Trigger Inverter;TI;SN74LVC14A;;1;
3A LDO Regulator;Richtek;RT9018A;;4;,

Other

Default IP address: 169.254.0.1
Default login user: admin
Default login password: admin
admin:admin credentials used by 1347 additional devices
of which 0 are Silver Peak devices

Manuf/OEM/ODM Lanner FW-7551A -SV1
Retail
(Est.) release date December 2015
Country of manuf Taiwan

For a list of all currently documented Intel chipsets with specifications, see Intel.
For a list of all currently documented Intel Atom SoC's with specifications, see Intel Atom.
For a list of all currently documented Marvell chipsets with specifications, see Marvell.

Overview

Hardware specification

  • CPU: Intel Atom C2358 @1.7GHz (Dual-Core)
  • Memory: 8GB DDR3 ECC (SODIMM) RAM
  • Storage: 2GB WinTec CompactFlash
8MB CMOS Serial Flash, 120GB SATA 3.0 SSD
  • Network: 6x Gigabit Ethernet ports
  • USB: 2x USB 2.0 ports
  • Power: 12V, 3A via barrel
