Orange Pi CM4 (8G64G) Compute Module | |||||||||||||||||
Homepage | |||||||||||||||||
3rd Party Firmware | |||||||||||||||||
dd-wrt |
Status Unknown | ||||||||||||||||
OpenWrt |
Status Unknown | ||||||||||||||||
Tomato any flavor |
Incompatible | ||||||||||||||||
Platform | |||||||||||||||||
Brand • Model • Rev |
Orange Pi OPI CM4 (8G64G) V1.3.1 | ||||||||||||||||
FCC ID |
none specified | ||||||||||||||||
Type |
SoM | ||||||||||||||||
CPU1 |
Rockchip RK3566 | ||||||||||||||||
CPU1 Type |
ARM Cortex-A55 | ||||||||||||||||
CPU1 Speed |
1.8 GHz ( 4 cores ) 64-bit | ||||||||||||||||
Flash1 Chip |
SanDisk SDINBDV4-64G | ||||||||||||||||
Flash1 Size |
64 GiB 65,536 MiB <br />68,719,476,736 B <br />536,870,912 Kib <br />67,108,864 KiB <br />524,288 Mib <br /> | ||||||||||||||||
RAM1 Size |
8 GiB 8,192 MiB <br />8,589,934,592 B <br />67,108,864 Kib <br />8,388,608 KiB <br />65,536 Mib <br /> | ||||||||||||||||
RAM1 Chip |
SK hynix H54G68CYRB-248Y | ||||||||||||||||
ETH chip1 |
Rockchip RK3566 | ||||||||||||||||
ETH chip2 |
Motorcomm YT8531C | ||||||||||||||||
Ethernet Port Count |
1-1GbE-LAN | ||||||||||||||||
Wired Standard |
IEEE 802.3i/3u/3ab | ||||||||||||||||
802dot11 OUI: none specified | |||||||||||||||||
Expansion IF types |
none specified | ||||||||||||||||
Power |
5 VDC, ? A | ||||||||||||||||
Flags: Bluetooth 5.0 | |||||||||||||||||
Additional chips | |||||||||||||||||
Other | |||||||||||||||||
| |||||||||||||||||
Manuf/OEM/ODM | |||||||||||||||||
Retail | |||||||||||||||||
(Est.) release date | August 2023 | ||||||||||||||||
(Est.) initial retail price (in USD): | $47 | ||||||||||||||||
ASIN | B0CGRM6BDP | ||||||||||||||||
Country of manuf | China | ||||||||||||||||
Radio 1 | |||||||||||||||||
Radio1 module | |||||||||||||||||
Radio1 module IF |
SDIO 3.0 | ||||||||||||||||
Chip1 |
Broadcom BCM43456 | ||||||||||||||||
Wireless interface OUI |
none specified | ||||||||||||||||
Antenna Connector Type |
MHF4 | ||||||||||||||||
MIMO status |
1x1:1 | ||||||||||||||||
Wireless Standard |
IEEE 802.11a/b/g/n/ac | ||||||||||||||||
802.11ac |
up to 433 Mbps | ||||||||||||||||
802.11n |
up to 150 Mbps | ||||||||||||||||
802.11g |
up to 54 Mbps | ||||||||||||||||
802.11b |
up to 11 Mbps | ||||||||||||||||
802.11a |
up to 54 Mbps | ||||||||||||||||
WiFi Operating Frequency |
2.4 or 5 GHz | ||||||||||||||||
|
For a list of all currently documented Broadcom chipsets with specifications, see Broadcom.
Motorcomm not currently documented.
For a list of all currently documented Rockchip SoC's with specifications, see Rockchip.
For a list of all currently documented Orange Pi device with specifications, see Orange Pi.
Overview

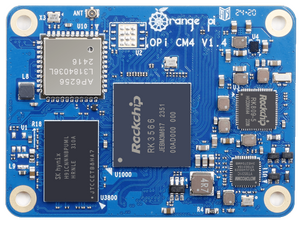

OrangePi logo and "OPi CM4 V1.3.1" are on top of board.
Hardware specification
- CPU: Rockchip RK3566 @1.8GHz
- SoC: Quad-Core ARM (Cortex-A55); NPU: 0.8 TOPS
- GPU: Mali-G52 (OpenGL ES3.2, OpenCL 2.0)
- VPU (w/ 4K VP9 and 4K 10-bit H265/H264 decoding)
- Storage: 64GB (eMMC) Flash
- Memory: 8GB (LPDDR4X) SDRAM
- Wi-Fi: Broadcom BCM43456
- 802.11bgn+ac (1T1R), BT 5.0
- Network: 1x GbE port via connectors
- Power Source: 5V via connectors
