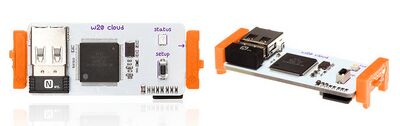

LittleBits CloudBit
From TechInfoDepot
Jump to navigationJump to search
| bgn (N150) | |
|---|---|
| littleBits CloudBit | |
| Homepage | Product page |
| 3rd Party Firmware | |
| dd-wrt | Status Unknown |
| OpenWrt | Status Unknown |
| Tomato any flavor | Incompatible |
| Platform | |
| Brand • Model • Rev | littleBits CloudBit v0.3 |
| FCC ID | none specified |
| Type | IoT board |
| CPU1 | Freescale i.MX233 |
| CPU1 Type | ARM926J |
| CPU1 Speed | 454 MHz |
| Flash1 Chip | Brand? Model? |
| Flash1 Size | 0 MiB 0 B <br />0 Kib <br />0 KiB <br />0 Mib <br />0 GiB <br /> (micro SD) |
| RAM1 Size | 64 MiB 67,108,864 B <br />524,288 Kib <br />65,536 KiB <br />512 Mib <br />0.0625 GiB <br /> (DDR) |
| RAM1 Chip | Alliance AS4C32M16D1-5TCN |
| Stock bootloader | U-Boot |
| Stock FW OS | Linux 3.7.2-8 ArchLinux Arm |
| Expansion IF types | USB 2.0, micro SD card |
| USB ports | 1 |
| SD/MMC Slots | 1 |
| USB Hub Compatible | Untested |
| Power | 5 VDC, 2 A |
| Connector type | none (pads) |
| Serial Port (UART) | yes, 4-pad header, 3.3V TTL, (115200 8N1) |
|
| |
|
Additional chips | |
| Other | |
|
Default SSID: litteBits_Cloud_xxxxxx | |
| Retail | |
| (Est.) release date | July 2014 |
| (Est.) initial retail price (in USD): | $59 |
| Country of manuf | China |
| Radio 1 | |
| Radio1 module | Dynamode N |
| Radio1 module IF | USB 2.0 |
| Chip1 | Realtek RTL8188EUS |
| Wireless interface OUI | 24:3C:20 |
| Antenna Connector Type | none specified |
| MIMO status | 1x1:1 |
| Wireless Standard | IEEE 802.11b/g/n |
| 802.11n | up to 150 Mbps |
| 802.11g | up to 54 Mbps |
| 802.11b | up to 11 Mbps |
| WiFi Operating Frequency | 2.4 GHz |
For a list of all currently documented Freescale (NXP) SoC's with specifications, see Freescale.
For a list of all currently documented Realtek chipsets with specifications, see Realtek.
- • 150 Mbps - 1SS 2.4GHz 802.11n (40MHz chan.) = N150 class
Overview
Hardware specification
- CPU: Freescale (NXP) i.MX233 @454MHz
- MCIMX233 (MCIMX233DAG4C) ARM9 SoC
- RAM: 64MB or 256MB (DDR)
- Storage: micro SD card (up to 32GB)
- WiFi: Realtek RTL8188EUS
- USB: 1x USB 2.0 host (used by WiFi)
- Power Source: 5V/2A via magnetic P3 USB Power module
Links of Interest
- littleBits on Wikipedia
- littleBits CloudBit Wi-Fi Module Simplifies DIY IoT Designs on CNX|Software
- Tiny Linux SBC web-enables DIY IoT modules on LinuxGizmos
Pictures
